三相电能表校验装置综合界面介绍为了方便用户使用，在TH-30开机上电后，仪器将直接进入综合测试界面。如图2.4-1所示：图2.4-1 综合测试-校表设置“校表参数”模块为校验电能表的相关设置参数部分；左下方为当前接入的电压电流测试信号的向量图。“电参测量”模块为当前接入的电压、电流等各参数实时测量情况。“电表误差”模块显示的是电表校验的剩余脉冲数以及误差值。“接线判别”模块显示当前接入的电压、电流信号的接线情况。屏幕右方是本界面的功能按键，由于本仪器采用了触摸屏技术，直接触按相应功能按键可以进入相应界面。其中“数据管理”、“接线判别”、“谐波测试”、“波形显示”、“主菜单”五项将切换到相应功能的其他界面。而“误差测试”键，是 “综合测试”界面进行电能表校验的开始按键。

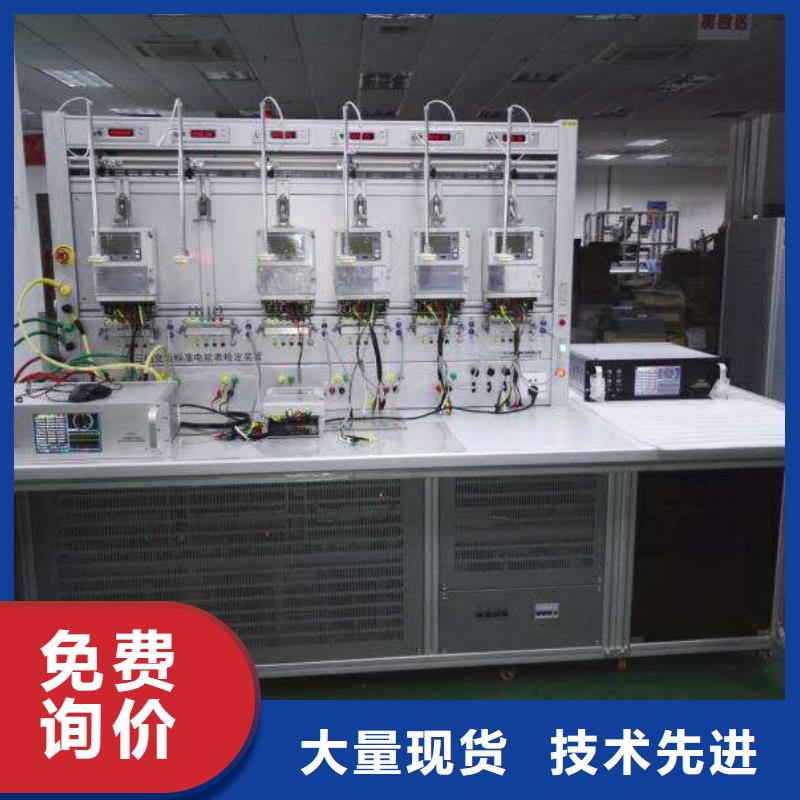

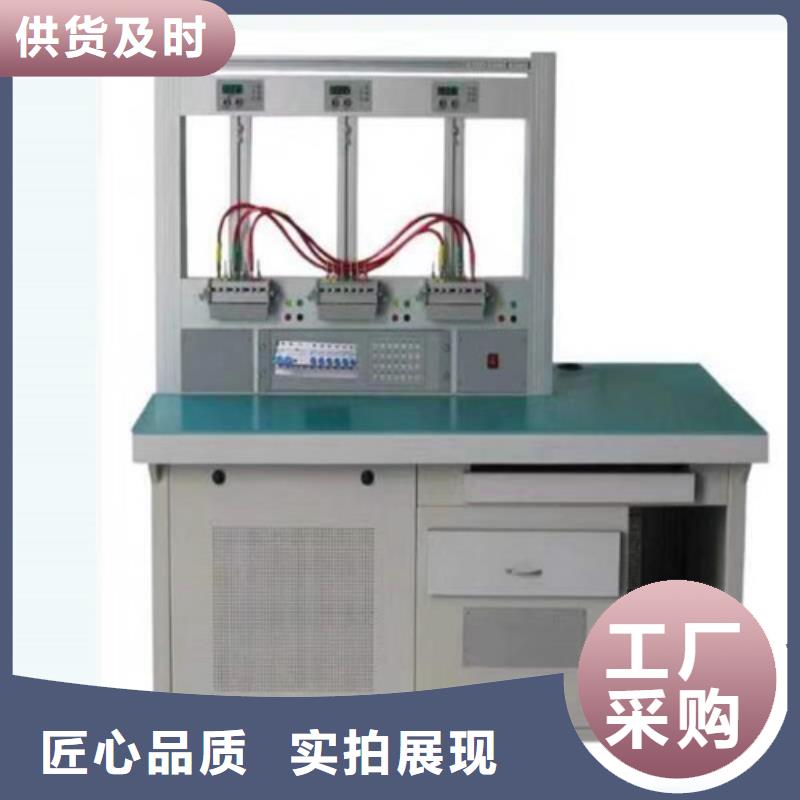

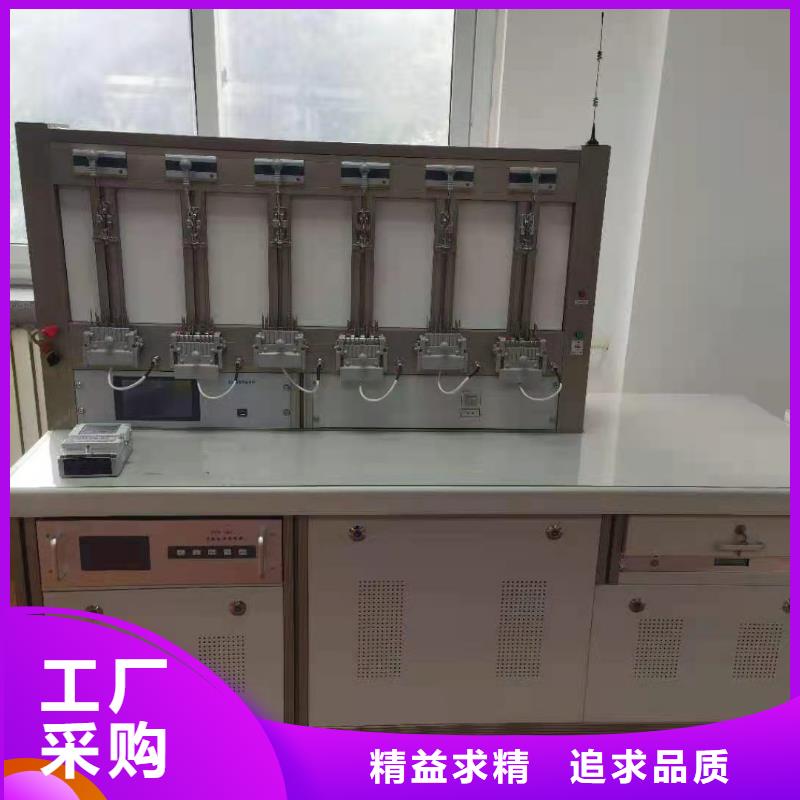

三相电能表校验装置装置的机械结构在开始使用装置进行校验电能表的工作之前，您首先应当熟悉装置的机械结构。本装置可能采用一体式或分体式结构。分体式结构装置的挂表架与装置电源控制柜在结构上是分离的，电源控制柜采用立式标准机柜，它与挂表架之间只有电气连接，脱掉连接器，两者可分离。一体式结构装置的电源部分就放在挂表架的下面，在结构上是机械连接在一起的。装置面板或挂表架上的功能按键，均采用带灯的按钮开关，按下后灯会亮。如果您不小心按下了某键，只要再按一次释放该键就可以了。挂表架侧面立柱上还装有一个保护用“急停开关”，它是一个“动断”式自锁开关，紧急时按下可切断装置总电源，开机前该开关应处于释放位置。挂表架侧面立柱上还装有一组电流测试输出端子和电压测试输出端子，侧面立柱上还有装置内工作标准表的电能高、低频脉冲输出端子，用于装置周期检定时连接检验标准表，正常校表时这组电流测试输出端子应当用配备的专用短接片短接起来。电流输出端子可以短接而不会出现任何问题，装置的负反馈限流电路将保证输出电流始终与设置的电流档位一致。在装置另一边立柱上，装有电源开关、功放开关、电源过载指示灯、自动压表按钮，以及电流双回路工作指示灯。● 装置电源的连接校验装置使用三相交流 220V /380V 50HZ电源供电，用户的供电电源插座应使用符合国标的三相四芯插座，插座本身的允许额定电流值应足够大，如果用户的供电回路装有自动断路器一类保护装置，那么该自动断路器的容量也应足够大。通常，24表以下的装置，自动断路器每相的额定电流值应不小于16~25A；30表位以上的装置，自动断路器的额定电流值应更大一些。装置的电源接线端子一般位于装置电源机柜后边的下部。安装时，先将电源线穿入进线孔，拧下电源进线端子的压线螺钉，按端子上的相线、零线标志接上电源线并拧紧螺钉。应仔细检查，装置的接地端子应按规定可靠接地，不要错接电源线。检查接线无误后，将电源线插头插入供电插座。

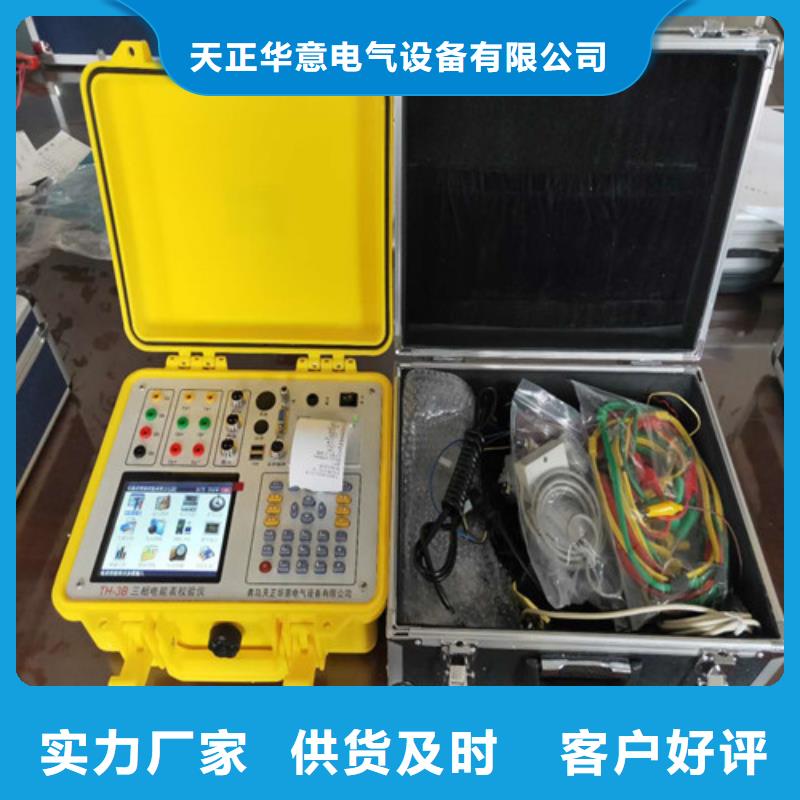

三相电能表校验装置采用大屏幕进口彩色液晶作为显示器，中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好17、体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。二、技术指标1、输入特性电压测量范围：0~400V，57.7V、100V、220V、400V四档自动切换量程。电流测量范围： 0~5A，内置互感器分为5A(CT)档。钳形互感器为5A（小钳）、25A（小钳）、100A（中钳）、500A（中钳）、400A（大钳）、2000A（大钳）六个档位。（其中中型钳表和大型钳表为选配）相角测量范围：0~359.999°。频率测量范围：45~55Hz。2、准确度计量校验部分：电压：±0.05％（±0.1％）电流：±0.05％（±0.1％）（钳形互感器±0.5％）有功功率：±0.05％（±0.1％）（钳形互感器±0.5％）无功功率：±0.3％（±0.5％）（钳形互感器±1.0％）有功电能：±0.05％（±0.1％）（钳形互感器±0.5％）无功电能：±0.3％（±0.5％）（钳形互感器±1.0％）频率：±0.05％（±0.1％）相位：±0.2°3、电能质量基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S.基波电压和电流之间相位差的测量误差：≤0.5°谐波电压含有率测量误差：≤0.1％谐波电流含有率测量误差：≤0.2％三相电压不平衡度误差：≤0.2％4、工作温度工作温度：－10℃~ ＋40℃5、绝缘⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。⑵、工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。
