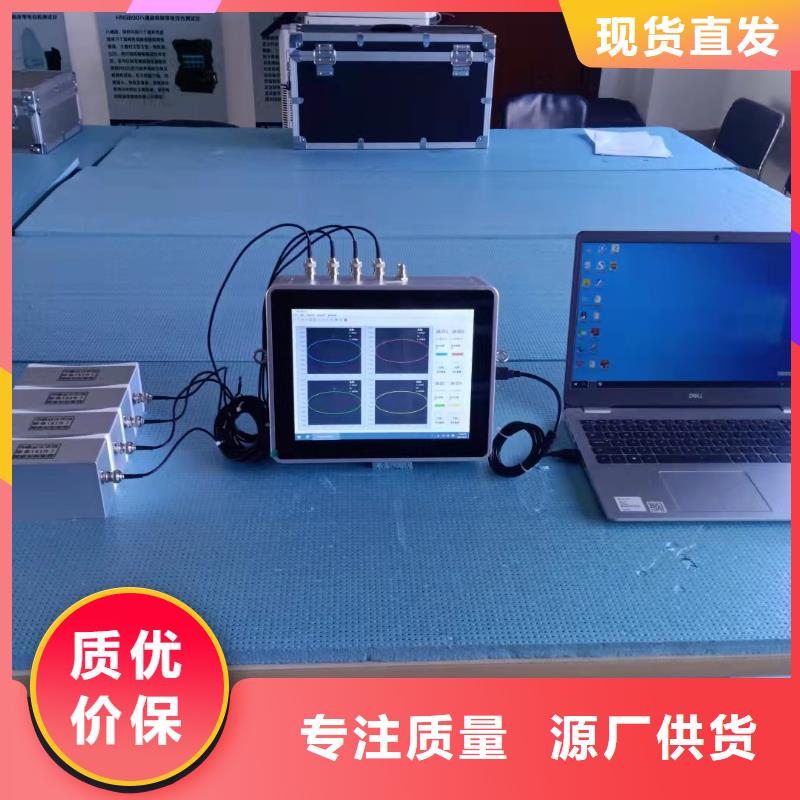

工频高压局放试验装置 系统工作原理：本机的局部放电测试原理是高频脉冲电流测量法（ERA法）。试品Ca在试验电压下产生局部放电时，放电脉冲信号经藕合电容Ca送入输入单元，由输入单元拾取到脉冲信号，经低噪声前置放大器放大，滤波放大器选择所需频带及主放大器放大（达到所需幅值与产生零标志脉冲）后，在示波屏的椭圆扫描基线上产生可见的放电脉冲，同时也送至脉冲峰值表显示其峰值。时间窗单元控制试验电压每一周期内脉冲峰值的工作时间，并在这段时间内将示波屏的相应显示区加亮，用它可以排除固定相位的干扰。试验电压表经电容分压器产生试验电压过零标志讯号，在示波屏上显示零标脉冲，椭圆时基上两个零标脉冲，通过时间窗的宽窄调节可确定试验电压的相位，试验电压大小由数字电压表指示。

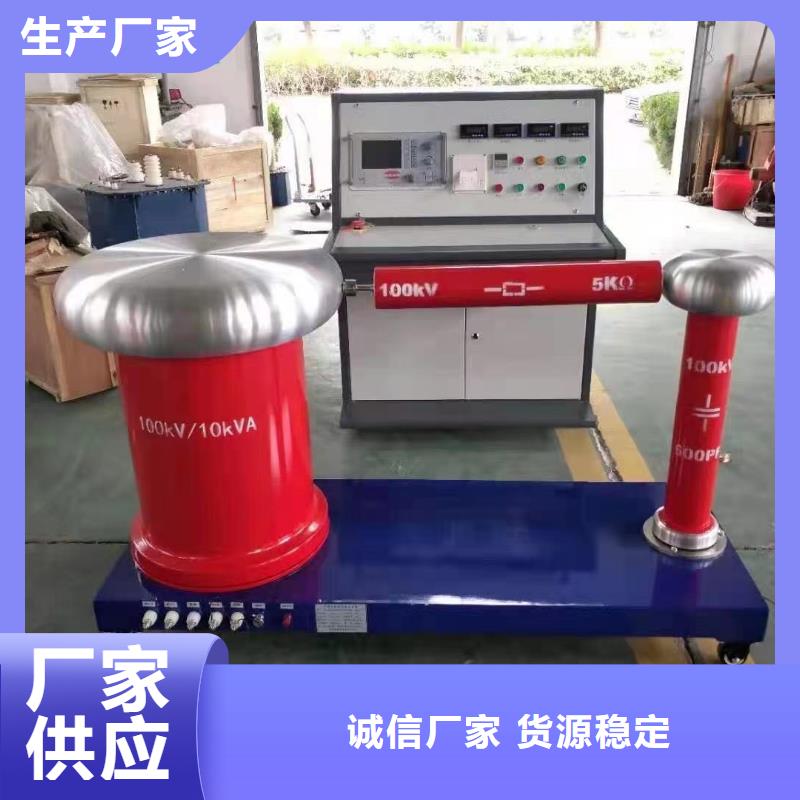

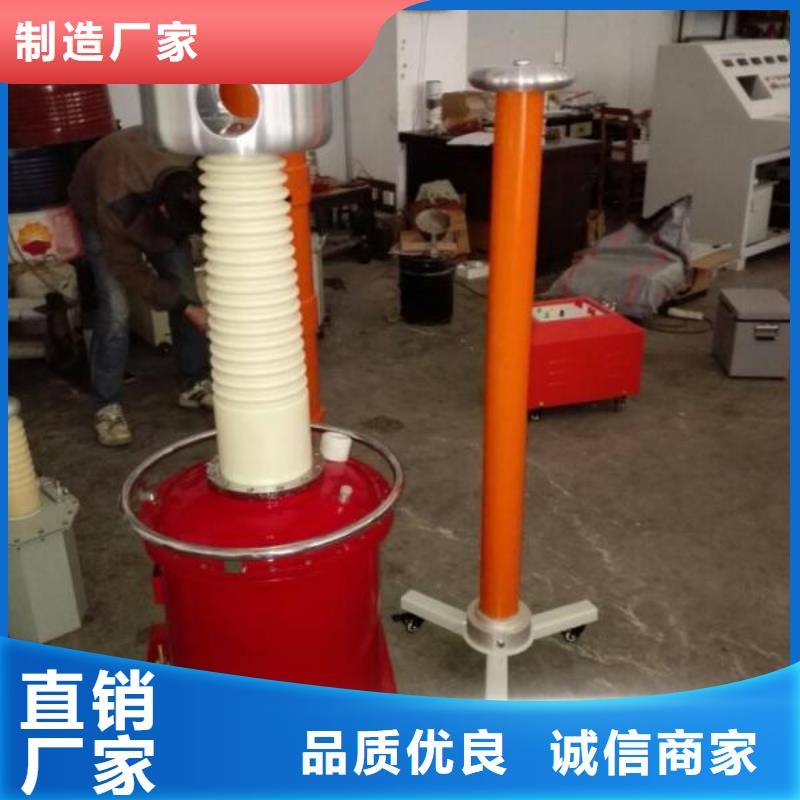

工频高压局放试验装置 主要技术性能１、电容器在额定电压UN下可连续运行1小时。２、电容器电容量偏差范围:-5─＋10％CN 。３、电容器介质损耗角正切值:在20℃N,0.9─1.1UN下不大于0.002。４、电容器短时工频耐压值为1.1UN 。５、电容器在标称值电压下的局部放电量:≤5PC 根据用户不同要求,外形尺寸可能有变化,表中尺寸仅供参考。使用环境条件６、使用地区海拔高度不超过1000m,环境空气温度范围为-25─＋45℃。７、产品使用时,其环境空气相对湿度应不大于80％。（三）、GR100/0.1工频保护电阻额定频率：50 Hz额定电压：100 kV标称电阻：7.5 kΩ局部放电量：额定电压下＜3 PC 80％额定电压下≤2 PC允许运行时间：同变压器结构形式：采用镍鉻丝缠绕在环氧管上，两端用连接管与变压器、分压器相连。（四）、AC-2010工频高电压试验控制台（带10KVA电动调压器）操作装置功能：设有过电流保护设有测量绕组电压表，电容分压器测量电压表（数字式三位半），变压器一次绕组电流表、电压表、二次绕组电流表等；采用电机驱动调压器调压，并具有上下保护和零压分闸保护功能；设有声警告设有零压合闸、试品击穿自动回零功能设有耐压计时元件，到耐压时间时调压器将自动降至零位电源为220V控制

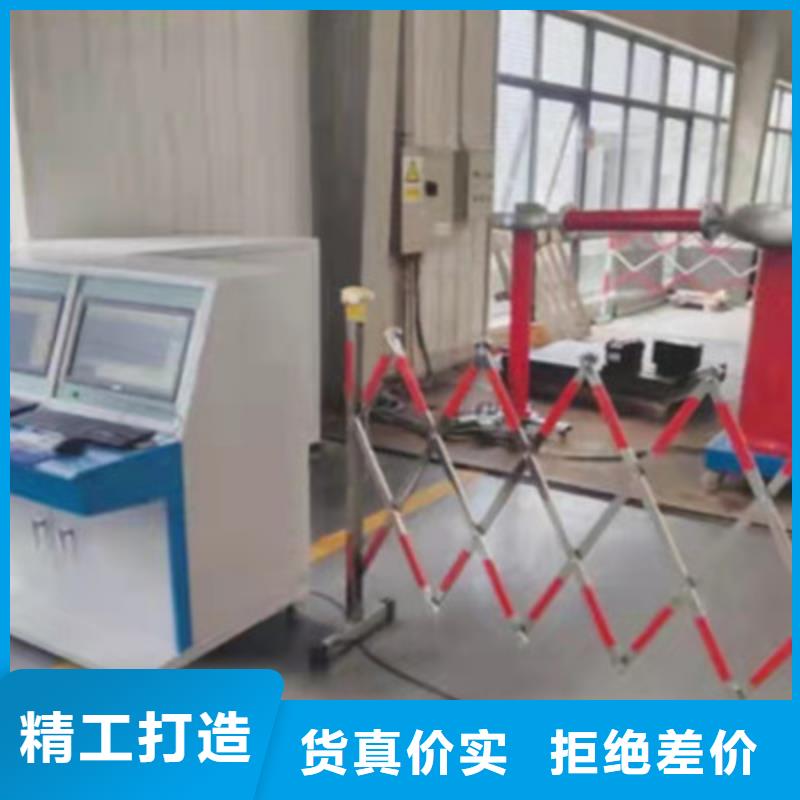

工频高压局放试验装置局放工频耐压试验装置技术方案青岛天正华意电气设备有限公司目 录一、设备适用范围方案编写说明 使用条件遵循技术标准设备组成总体技术要求、系统各单元技术要求、参数计算和选择出厂试验及验收 - 10 --5kVA/50kV无局放SF6工频耐压试验装置一、设备适用范围本套设备主要用于互感器、电力变压器、高压断路器、耦合电容器、电容套管、开关等试品进行工频耐压、局部放电及其他科学试验研究。以下配置图片供参考数显控制箱＋模拟式局放仪二、方案编写说明本方案采用充气式无局放试验变压器做为高压电源，经过隔离滤波装置，取得较为纯净的高压电源，然后经无局放耦合电容器取得高压电路中的脉冲信号经局放仪检测被试品的局放量。三、使用条件海拔高度： ≤3000m环境温度：－15℃～＋40℃日温差： ≤25℃空气相对湿度： ≤90％（20℃）耐地震能力: ≤8级地面水平加速度3.0m/s2、地面垂直加速度1.5m/s2电源电压的波形为实际正弦波,波形畸变率＜3％设有一可靠接地点,接地电阻＜0.5Ω安装地点:户内四、遵循技术标准JB/T9641 试验变压器GB10229 电抗器GB1094.1～GB1094.5电力变压器 GB/T.311.1 高压输变电设备的绝缘与配合GB/T16927.1高电压试验技术部分 一般试验要求GB/T16927.2 高电压试验技术第二部分测量系统GB7328 变压器和电抗器的声级测量GB/7354 局部放电测量GB/T509电力变压器试验导则GB2536变压器油JB/T563 耦合电容器及电容分压器订货技术条件JB/T8169 耦合电容器及电容分压器GB4208外壳防护等级GB/T191 包装储运图示标志DL/T 848.2高压试验装置通用技术条件 第2部分：工频高压试验装置DL/T 848.3 高压试验装置通用技术条件 第3部分：无局放试验变压器GB5273 变压器、高压电器和套管的接线端子GB/T11920 电站电气部分集中控制装置通用技术条件IEC60-1 高电压试验技术DL/T 846.1 高电压测试设备通用技术条件 第1部分：高电压分压器测量系统
